紫外线辐照计

 一：紫外辐照计的概述及参数

        紫外线的UVC波段，又称为短波灭菌紫外线。紫外线杀菌灯发出的就是UVC短波紫外线。紫外线强度计专业用于测量UVC紫外线强度，即单位面积的UVC紫外线辐射能功率。

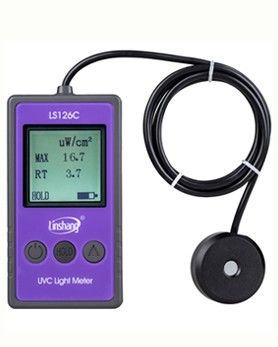

       型号：LS126C

       光谱响应： λ:(230nm-280nm);λp = 254nm

       量程范围：0-1000，0 - 200000 uW/cm2

       分辨率：0.1 μW/cm2

       测量精度：±10 %

       主机尺寸：长130mm × 宽70mm × 高28mm

       探头尺寸：直径45mm×厚16mm

       探头线长：1米

       仪器重量：约250克

       电池：4节AAA碱性干电池。

二：按键操作

    1．参数设置

    在关机状态下，长按“” ，进入设置模式

    选择是否自动关机（ AUTO OFF ： ON/OFF）：短按“”

    确认设置：短按"HOLD"

    设置完成，仪器进入到测量模式

    选择ON，仪器10分钟无操作，自动关机，关机时，自动保存最大值和当前值。

    选择OFF, 仪器需要手动关机，不会自动关机。

    2．开机/关机

    短按“”键执行开机/关机操作

    3． "HOLD"按键

    1) 开机后，进入实时数据测量状态，同时显示最大值和当前值。短按"HOLD"键，当前值在LCD“保持”，最大值继续记录，并且保存当前最大值和当前值在历史记录中。 再次按"HOLD"键，取消HOLD功能，进入实时数据测量状态。

    2)在测量模式，长按"HOLD"键，保存最大值和当前值在历史记录中，并且清除最大值和当前值，开始新的测量。

    4． “”按键

    记录查询键，查询存储的历史保持数据。

    在“HOLD”状态下的数据自动存储到“历史保持数据组”中。

    记录组中可以存储9组数据，超过9组数据时，自动删除最旧的记录值。

    在“记录查询”状态下，长按“”，清除所有记录值。

记录数据关机不丢失（更换电池时清除所有记录值）。

三：国家标准

                 WS/T 367-2012《医疗机构消毒技术规范》  P15，附录A.3紫外线消毒的效果监测。

               2009年版本《医院消毒技术规范》 P9 , 2.3 紫外线消毒。

               紫外线杀菌灯 GB19258-2003      P4  紫外线辐射照度额定值。

以上的标准规定了如下内容：

     1：开启紫外线灯管5分钟以后，才能比较稳定测量灯管的紫外线强度。

     2：仪器放置于紫外灯管下垂直1m的地方测量。

     3：新普通30W直管型紫外线灯，辐照强度大于100uW/cm2为合格。

     4：使用中紫外线灯的辐照强度必须大于70uW/cm2为合格。

     5：紫外线杀菌灯管的峰值波长为253.7nm, 此波长（UVC）的紫外线灯管才有杀菌功能。

     6：不同功率的紫外线灯，辐照额定值不同。

 四：测量及注意事项

     1、 仪器探头接收窗口正对紫外光源，即可获得当前测试点的紫外线辐射能功率密度，同时显示最大值（MAX）和当前值（RT），对于测试数据，判定是否合格数据，看测量的MAX（最大值）即可。

     2、仪器探头背部自带磁铁，可以吸附在铁板上，方便固定。

     3、不使用时，请按“”键关机。

     4、避免与腐蚀性物品接触、远离高湿的环境。

     5、关机后请将其放入专用包装内，妥善保管。

     6、校验周期：建议校验的周期为一年。

     7、由于紫外线探头对湿度变化很灵敏，所以保存的环境很重要。长时间不用本仪器时，请务必把探头保存于低湿度环境。比如把探头保存于干燥的塑料袋里。

     8、仪器具有10分钟自动关机并保持关机前的数据功能，关机后，重新开机的显示数据为上次关机时的数据。如果是10分钟自动关机，重开机的数据就是上次测试10分钟的过程中的MAX（最大值）数据，RT数据为关机那个时刻的当前值。我们只需要看MAX是否达标即可。有了这一功能，测试人员可以先开仪器，仪器处于测量状态后，再开紫外线灯，测试人员离开现场。杀菌完成后，测试人员打开仪器（此时仪器已经自动关机），仪器上就显示上次（开紫外灯10中内的结果）的测试结果，直接读取仪器上的MAX值即可（开机显示界面如右图所示，此数据保持在记录数据中，按“hold”键进入测量状态）。主要方便长时间杀菌消毒的场合，仪器省电，避免经常更换电池。

     9、仪器也是设置成手动关机，这样仪器一直工作，也是直接读取仪器上的MAX值即可。

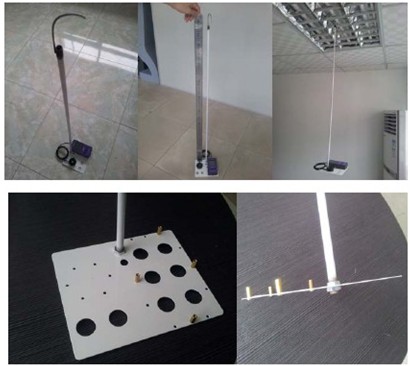

五、紫外标尺挂钩

       为了符合国家标准，测量保证UVC紫外辐照计位于灯管下1m中央处。我公司也生产了紫外标尺挂钩供选择，此挂钩为1m长。直接挂到灯管上，以方便现场的紫外强度测量。

六、测量特别说明

      1、对于测试数据，判定是否合格数据，看测量的MAX（最大值）即可。

      2、仪器具有10分钟自动关机并保持关机前的数据功能，关机后，重新开机的显示数据为上次关机时的数据。如果是10分钟自动关机，重开机的数据就是上次测试10分钟的过程中的MAX（最大值）数据，RT数据为关机那个时刻的当前值。我们只需要看MAX是否达标即可。有了这一功能，测试人员可以先开仪器，仪器处于测量状态后，再开紫外线灯，测试人员离开现场。杀菌完成后，测试人员打开仪器（此时仪器已经自动关机），仪器上就显示上次（开紫外灯10中内的结果）的测试结果，直接读取仪器上的MAX值即可（开机显示界面如右图所示，此数据保持在记录数据中，按“hold”键进入测量状态）。主要方便长时间杀菌消毒的场合，仪器省电，避免经常更换电池。

3、仪器也是设置成手动关机，这样仪器一直工作，也是直接读取仪器上的MAX值即可。
